地磅基础裂缝产生的原因及预防

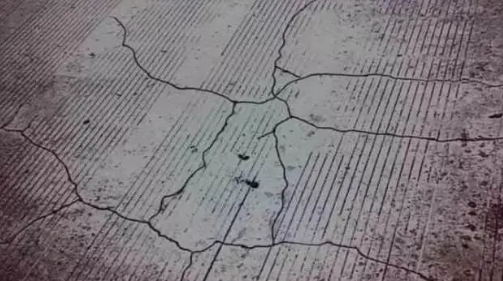

吸性收缩是指混凝土在凝固之前表面因失水较快而产生的收缩。吸性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽两端细且长度不一，互不连贯状态。
选用干缩值较小，强度液高的硅酸盐或普通硅酸盐水泥。
严格控制水灰比，掺入高效减水剂来增加混凝土的坍落度和和易性，减少水泥及水的用量。
及时覆盖塑料薄膜或潮湿的草帘、稻草等，保持混凝土终凝前表面湿润或者在混凝土表面喷洒养护剂等进行养护
温度裂缝多发生在大体积混凝土表面或温度变化较大地区的混凝土结构中。
减少水泥用量，将水泥用量尽量控制在450ka/m3以下。一般的水灰比控制在0.6以下。
是改善骨料级配，掺加粉煤灰或减水剂来减少水泥用量，水化热
改善混凝土的搅拌加工工艺，在传统的三冷技术的基础上采用二次风冷新工艺，混凝土的浇筑温度。
是在混凝土中掺加一定量的且有碱水，增塑，缓凝等作用的外加剂，改善混凝土拌合物的流动性，保水性，水化热，推迟热峰的出现时间
加强混凝土养护，混凝土浇筑后，及时用湿润的草帘、稻草等覆盖，并注意洒水养护，适当延长养护时间，保证混凝土表面缓慢冷却泥
干缩裂缝及预防常出现在混凝土养护完成后的一段时间或者是在混凝士浇筑完成后的七天左右。
在混凝土结构中设置合理的伸缩缝。选用收缩量较小的水泥，一般采用中低热水泥和粉煤灰水泥。
混凝土的干缩受水灰比的影响较大，水灰比越大，干缩越大，因此在漂凝土配合设计中应尽量控制好水灰比，同时参加合适的减水剂。
严格控制混凝土的配合比，混凝土的用水量不能大于配合比设计所定的用水量。
加强混凝土的早期养护，并适当延长混凝土的养护时间。交季施工时要适当延长混凝土保温时间，并涂刷养护剂养护。
沉陷裂缝的产生是由于结构地基土质不均，松软，或回填土不实或侵水而造成不均匀沉降所致;或者因为模板刚度不足，模板支撑间距过大或支撑底部松动所致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。
对松软土、填土地基在上部结构施工前应讲行必要的夯实和加固
保证模板有足够的强度和风度，对支撑系统进行外力加压，使其达到一定的稳定性，并使地基受力均匀。
混凝土拌合后会产生一些碱性离子，这些离子与某些活性骨料产生化学反应并吸收周围环境中的水而体积增大，造成混凝土酥松、膨胀开裂。
